Bài 8: Tạo hình với Cross Section, Surface và CapHoles.

8.1. Tạo hình vòi rửa chén.

Vẽ các hình tròn 2d.

Chọn hình tròn cuối thực hiện lệnh.

Attach theo thứ tự từ dưới lên trên.

Sau khi Attach từ Modify chọn Crossection.
Linear: Nối tạo khối gãy khúc.
Smooth: nối cong mềm.

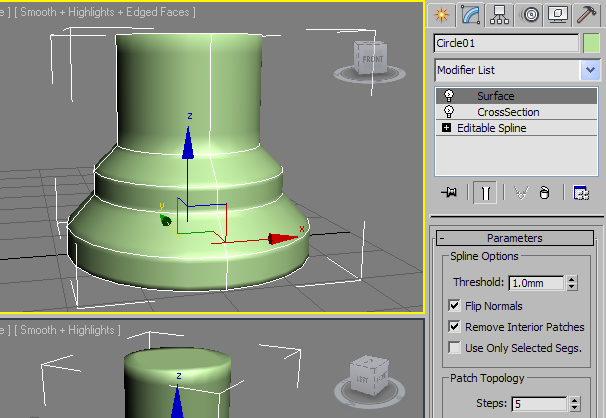

Modify/Surface để tạo mặt cho khối.
Flip Normals: lật mặt trong/ngòai.
Steps: bước mịn, càng tăng càng mịn mượt.

Có thể trở ngược về Editable Spline để tùy chỉnh hình khối.

Các tiếp tuyến của điểm có thể được hiệu chỉnh với các phương khóa hướng điều hướng F5 F6 F7 F8.
Nhấn Shift để tách chỉnh sửa pháp tuyến độc lập.

Hòan thành với chế độ Smooth.

8.2. Tạo hình chiếc mũ Saclo, mũ ảo thuật.

Lần lượt tạo các Elip hoặc hình tròn 2d như hình.
Attach từ trên xuống theo thứ tự.

Kết quả.

Chỉnh sửa lại các tiết diện.

Có thể Scale điểm hoặc Spline. Lưu ý chế độ Scale điểm chỉ họat động nếu chọn Scale ở trung điểm.

8.3. Tạo hình bồn tắm nằm.

Attach từ dưới lên.

Chọn các cạnh và Devide.

Kết quả.

Chuyển về cấp điểm để hiệu chỉnh thêm.

Hàn mặt thủng bằng lệnh CapHoles. Lưu ý Segments sẽ tăng lên phụ thuộc vào Steps.

8.4. Tạo hình Chiếc ghế kiểu.

 Thao tác, từ top vẽ 1 số Elip, sau đó lên mặt Front để nâng cao độ các Elip lên, sau đó từ Font sắp xếp như trong hình.

Bấm chọn hình elip dưới cùng, lick phải chọn Convert to Editable Spline  cấp 3 chọn Spline, chọn attach, chọn từ dưới lên. Sau khi attach, chọn ĐT, bấm Modifiy list/Cross Section. Para: chọn Bezier.
Chọn ĐT, Modify list/Surface: tạo mặt.
Flip normal: lật mặt trong ra ngoài,
Step: càng tăng càng mịn, như segs.
Chọn ĐT, bấm Modifiy list/Cap Holes: hàn mặt đáy.
Về cấp Editable Spline, chọn cấp điểm để di chuyển các điểm để tạo ra hình dạng như ý, có thể chọn Spline để Scale tùy ý.
Nhấn Show end result để kết quả cuối được cập nhập vào màn hình.
